露點濕度計的介紹
2020-07-28 瀏覽次數：479
露點法測量相對濕度的基本原理是：測定空氣的露點溫度t1，并確定對應于t1 的飽和水蒸氣壓力pb1，顯示此值即為被測濕空氣的水蒸氣分壓力pn。因此，可求得空氣的相對濕度：
式中，pb1為被測空氣露點溫度t1對應的飽和水蒸氣分壓力，Pa
pb為被測空氣干球溫度對應的飽和水蒸氣分壓力，Pa
露點溫度t1是指被測濕空氣冷卻到其中水蒸氣達到飽和狀態，并開始凝結出水分時的對應溫度。露點溫度的測定方法是：讓置于被測濕空氣中的某個物體的表面逐漸被冷卻，當與該表面接觸的空氣層中的水蒸氣在該表面上冷凝出水分的瞬間，與冷卻表面鄰近的空氣層的溫度，即為被測濕空氣的露點溫度。用于直接測量露點溫度的儀表，常見的有露點濕度計和光電式露點濕度計，如圖所示：
1、露點濕度計
露點濕度計主要由一個鍍鎳銅盒3，盒中插著一支溫度計2和一個鼓氣橡皮球等組成。測量時在銅盒中注入乙醚的溶液，然后用橡皮鼓氣球?qū)⒖諝獯蛉脬~盒中，并由另一管口排出，使乙醚得到較快速度的蒸發，當乙醚蒸發時即吸收了乙醚自身熱量使溫度降低，當空氣中水蒸氣開始在鍍鎳銅盒外表面凝結時，插入盒中的溫度計讀數就是空氣的露點。測出露點以后，再從水蒸氣表中查出露點溫度的水蒸氣飽和壓力pb1和干球溫度下飽和水蒸氣的壓力pb，就能算出空氣的相對濕度。其主要缺點是，當冷卻表面上出現露珠的瞬間，需立即測定表面溫度，但一般不易測準，而容易造成較大的測量誤差。
2、光電式露點濕度計
光電式露點濕度計是使用光電原理直接測量氣體露點溫度的一種電測法濕度計。其測量準確度高，而且可靠，適用范圍廣，尤其是對低溫與低溫狀態，更宜使用。光電式露點濕度計測定氣體露點溫度的原理與上述露點濕度計相同。

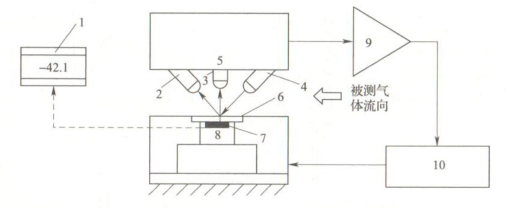

光電式露點濕度計的核心是一個可以自動調節溫度的能反射光的金屬露點鏡以及光學系統。當被測的采樣氣體通過中間通道與露點鏡相接觸時，如果鏡面溫度高于氣體的露點溫度，鏡面的光反射性能好，來自白熾燈光源的斜射光束經露點鏡反射后，大部分射向反射光敏電阻，只有很少部分為散射光敏電阻所接受，二者通過光電橋路進行比較，將其不平衡信號經過平衡差動放大器放大后，自動調節輸入半導體熱電制冷器的直流電流值。半導體熱電制冷器的冷端與露點鏡相連，當輸入制冷器的電流值變化時，其制冷量隨之變化，電流越大，制冷量越大，露點鏡的溫度也越低。當將至露點溫度時，露點鏡面開始結露，來自光源的光束射到凝露的鏡面時，受凝露的輻射作用使反射光束的強度減弱，而散射光的強度有所增加，經兩組光敏電阻接受并通過光電橋路進行比較后，放大器與可調直流電源自動減小輸入半導體熱電制冷器的電流，以使露點鏡達到溫度升高，當不結露時，又自動降低露點鏡的溫度，最后使露點鏡的溫度達到動態平衡時，即為被測氣體的露點溫度。然后通過安裝在露點鏡內的鉑電阻及露點溫度指示器即可直接顯示被測的露點溫度值。
